Tipos de enlace y geometría molecular de tres compuestos covalentes

, por F_y_Q

|

Representa las moléculas \ce{Br2}, \ce{H2S} y \ce{AlH3} según el modelo de RPECV, indicando los tipos de enlace y la geometría molecular en cada caso.

P.-S.

Clicando en las miniaturas podrás ver las imágenes con más detalle.

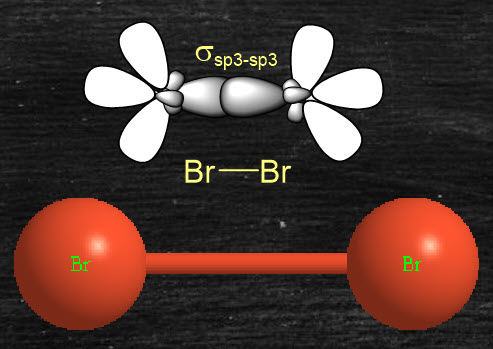

Molécula de bromo.

Como puedes ver en la imagen, se trata de una molécula lineal en la que se produce un enlace simple del tipo \fbox{\color[RGB]{192,0,0}{\bm{\sigma_{sp^3-sp^3}}}} entre los átomos de bromo:

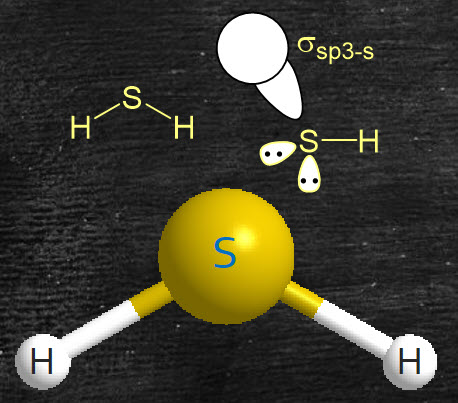

Molécula de sulfano.

En esta molécula, el átomo central tiene dos átomos sin compartir y eso implica que su estructura electrónica es distinta de su geometría molecular. Se trata de una molécula angular. Los enlaces son tipo \fbox{\color[RGB]{192,0,0}{\bm{\sigma_{sp^3-s}}}} entre el azufre y los hidrógenos:

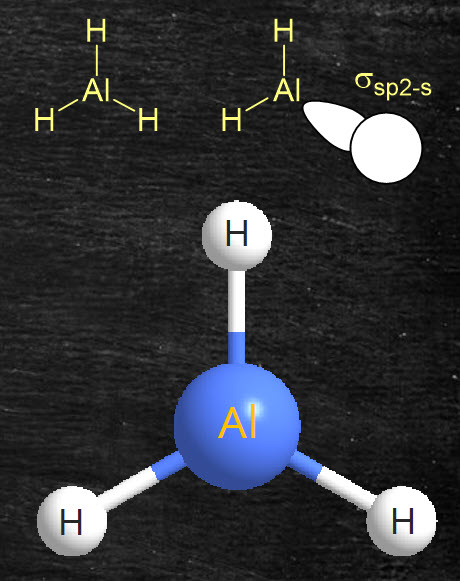

Molécula de alumano.

No tiene pares de electrones sin compartir el aluminio y la geometría es triangular plana, formando enlaces del tipo \fbox{\color[RGB]{192,0,0}{\bm{\sigma_{sp^2-s}}}} entre el aluminio y los hidrógenos:



Los vídeos PRIMERO y SEGUNDO sobre la teoría de la repulsión de los electrones de la capa de valencia te pueden ser de ayuda si tienes dudas de cómo se aplica.
